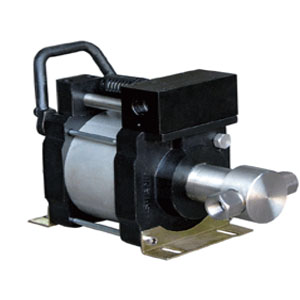

RTA系列气体增压泵
详细信息
该系列泵的驱动活塞直径为160mm，为单作用泵，所有单作用泵泵头均带有排气冷却。
RTA系列气体增压泵采用单气控非平衡气体分配阀来实现泵的往复运动，全部采用铝合金及不锈钢制造，全部密封件均为进口优质产品，最大设计驱动气压均为10bar,为了保证泵的寿命,建议驱动气压≤8bar。
该系列泵的驱动活塞直径为160mm，为单作用泵，所有单作用泵泵头均带有排气冷却。
le='font-size:9.5pt;font-family:宋体;mso-ascii-font-family:Simsun;mso-hansi-font-family: Simsun;mso-bidi-font-family:宋体;color:#535353;mso-font-kerning:0pt'>建议驱动气压≤8bar。该系列泵的驱动活塞直径为160mm，为单作用泵，所有单作用泵泵头均带有排气冷却。
RTA系列
|
型号 |
增压比 |
最小气体 入口压力PA |
最大气体 入口压力PA |
最大气体出口压力PB |
气体出口 压力计算公式PB= |
接口尺寸 |
最大流量LN/min (PL=6bar) |
|||||
|
bar |
psi |
bar |
psi |
bar |
psi |
驱动口 |
入口 |
出口 |
||||
|
RTA02 |
2:1 |
1.7 |
24.65 |
16 |
232 |
16 |
232 |
2 PL |
G1/2 |
ZG1/2 |
ZG1/2 |
960(PA=6(bar) |
|
RTA05 |
5:1 |
3.5 |
50.75 |
40 |
580 |
40 |
580 |
5PL |
G1/2 |
ZG1/2 |
ZG1/2 |
360(PA=6bar) |
|
RTA10 |
10:1 |
5.5 |
79.75 |
80 |
1160 |
80 |
1160 |
10PL |
G1/2 |
NPT3/8 |
NPT3/8 |
196(PA=20bar) |
|
RTA25 |
25:1 |
10 |
145 |
200 |
2900 |
200 |
2900 |
25PL |
G1/2 |
NPT1/4 |
NPT1/4 |
81(PA=20 bar) |
|
RTA40 |
40:1 |
15 |
217.5 |
320 |
4640 |
320 |
4640 |
40PL |
G1/2 |
NPT1/4 |
NPT1/4 |
49(PA=20 bar) |
|
RTA60 |
60:1 |
25 |
362.5 |
480 |
6960 |
480 |
6960 |
60PL |
G1/2 |
NPT1/4 |
NPT1/4 |
61(PA=40bar) |
|
RTA100 |
100:1 |
35 |
507.5 |
800 |
11600 |
800 |
11600 |
100PL |
G1/2 |
NPT1/4 |
M14×1.5 |
39(PA=20 bar) |
PL=驱动气压 PA=输入气压 PB=输出气压
